方鋼超聲波在線自動探傷設備

方鋼超聲波在線自動探傷設備介紹：

本設備可根據買方需求定制生產，設備屬于方鋼在線超聲自動檢測設備，采用超聲波——局部水浸法探傷，適用于寬度：140mm，170mm方鋼探傷。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

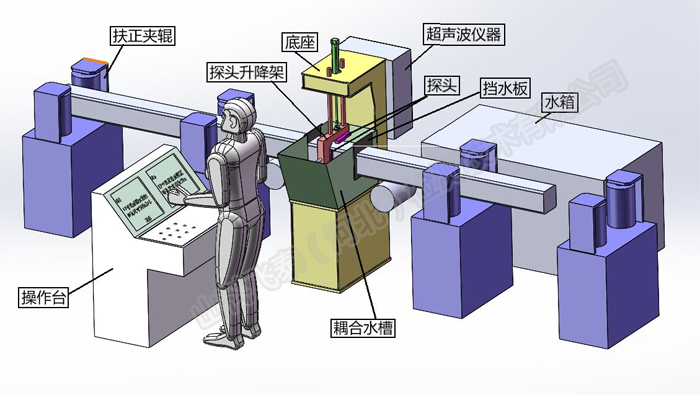

本款設備為 8 通道同時探傷，通過傳動輥輪將方鋼傳送至探傷區域，傳感器檢測到方鋼后下方水箱抬起，2 組 4 通道超聲探頭在水箱中交錯半個通道的覆蓋，使通道呈品字形排列對方鋼平面部分進行探傷。探傷過程中若方鋼有缺陷，則探傷設備給出噴標信號在方鋼相應部位進行標記。探傷完成后再通過傳動輥將方鋼傳輸至下料區域。本探傷儀器可對檢測結果儲存打印并可回看查詢探傷記錄。

飛泰生產的自動探傷設備具備先進性、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。

方鋼探傷檢測規格要求：

● 方鋼規格：140 — 300mm

● 方鋼長度：2 — 5 米

超聲波探傷儀詳細參數：

● 主機類型：工業級 PC 機

● 工作電壓：220V/50HZ

● T 以太網絡 T：100M/ 1Gbit 自適應

● 通道總數 T：8 通道

● 發射脈沖強度：>300V 負尖脈沖

● 脈沖下降時間：<10ns 標準值

● 脈沖寬度：25 ns ~ 400ns，步長 25ns

● 重復頻率：1-5K Hz 每通道

● 軟閘門：4 個閘門可自由設置，包括跟蹤閘門，進波判傷閘門，失波判傷閘門，測厚閘門

● 放大/衰減：0 ~100 dB 可調，步長 0.1/1dB（可選前置放大）

● 工作頻率：0.5 ~ 10 MHz

● 檢波方式：全檢波、正半波、負半波、射頻可選

● 靈敏度余量：2.5P20：>50dB

● 垂直線性：<2.5%

● 水平線性：<0.5%

● 采樣頻率：40MHz

● 探測距離：最大 4800mm（鋼中縱波）

● 操作系統：Win7/ Win10

方鋼超聲波自動探傷設備的優點：

(1)探傷儀類型：完全數字化儀器，采用 Win7/Win10 中文操作界面。

(2)設備具有根據方鋼大小不同規格調節檢測方法的能力；

(3)顯示方式： A 型掃描圖像和 B 型掃描圖像顯示。

(4)設備具有自動標記、形成檢驗記錄和報告的功能，存儲系統可存儲檢驗記錄和報告；

(5)設備發現方鋼缺陷時具有聲光報警功能；

(6)探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；

(7)數據采集：具有采集和保存每個通道每次探傷波形的能力。

(8)缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

檢測能力、產量詳細計算：

按每天工作 8h（儀器預熱、更換規格減去 1h），一年按 340 天計，探傷速度按 10m/min（除去方鋼之間的時間間隔），設備作業率 90%，設備檢測能力為：m/y ==10X60X7X340X0.9==1285200（米/年）

消耗指標：

⑴電器：探傷設備用電裝機容量約為 5KW，但探傷過程用電為 2KW，其他為輔助設備用電。且在大部分時間不在滿負荷狀態下運行約占 40%，故一天消耗為：2X20X40%==16（度）

⑵水源：干凈的工業用水每天更換一次，大約 1m3

⑶氣體：壓縮空氣一天消耗量為：每分鐘消耗量為：0.05m3/ min   0.05 X 60 X 7= 21m3

方鋼超聲波在線自動探傷設備質保期及售后服務：

方鋼超聲波在線自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
