鋼板在線超聲波自動探傷機

鋼板在線超聲波自動探傷機介紹

鋼板在線超聲波探傷機是一款針對鋼板自動探傷檢測的設備，應用在鋼板生產線上，具有效率高、準確率高、標準執行一致性好、占用生產場地小和自動判傷、自動缺陷定量分級、自動缺陷定位、實時測厚等明顯優點， 能準確探明鋼板內部夾雜、 分層、縮孔、孔洞、白點、氣泡、內裂、疏松等細小缺陷的位置、大小與形態。

鋼板在線超聲波自動探傷機探傷流程

鋼板通過輥道進行傳送，超聲探頭設置在鋼板上方，沿鋼板長度方向掃查，鋼板在輸送過程中完成自動縱掃探傷，完成鋼板表面的 100％ 探傷。 設備的探傷、缺陷數據處理和鋼板質量評估都是自動進行，操作人員只是通過操作臺對設備進行操作的監控。

探傷系統由機械系統、電氣與自控系統、超聲電子儀器、探傷軟件、水系統、氣系統等組成。

實現數字化，在滿足國標的同時也滿足EN12668-1歐洲標準；并可協助買方完成生產線取證工作。投標書須說明提供歐標鑒定的次數或者年限（一年一次的鑒定）。

設備詳細介紹及報價請聯系  李經理189-311-80976

鋼板在線超聲波自動探傷機應用領域

碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼等種類鋼板的無損檢測。

鋼板在線超聲波自動探傷機技術參數

● 鋼板寬度：900～2150 mm

● 鋼板厚度：4 ～25.4 mm

● 鋼板長度：連續板帶

● 鋼板平直度：≤ 50mm

● 鋼板浪高：≤ 60mm/m

● 鐮 刀 彎： ≤ 30mm

● 探傷速度：最高可達到48m/min。

● 鋼板溫度：常溫≤80℃

● 鋼板傳輸過程中橫向偏移：＜±50mm（超過該范圍系統將停止檢測，并報警、重檢）

鋼板在線超聲波自動探傷機先進性

1、該設備儀器采用144個通道，每組探頭模塊為8晶片4通道，晶片采用15X8小晶片，這樣探頭性能好，檢測靈敏度高，能保證探頭性能檢測靈敏度具有檢測Φ2.0mm FBH能力的同時保證板體可覆蓋2160mm，并且探頭分兩排呈品字形排列，相鄰探頭之間有重復覆蓋部分，保證探傷不會出現盲區。探頭排布如下圖所示：

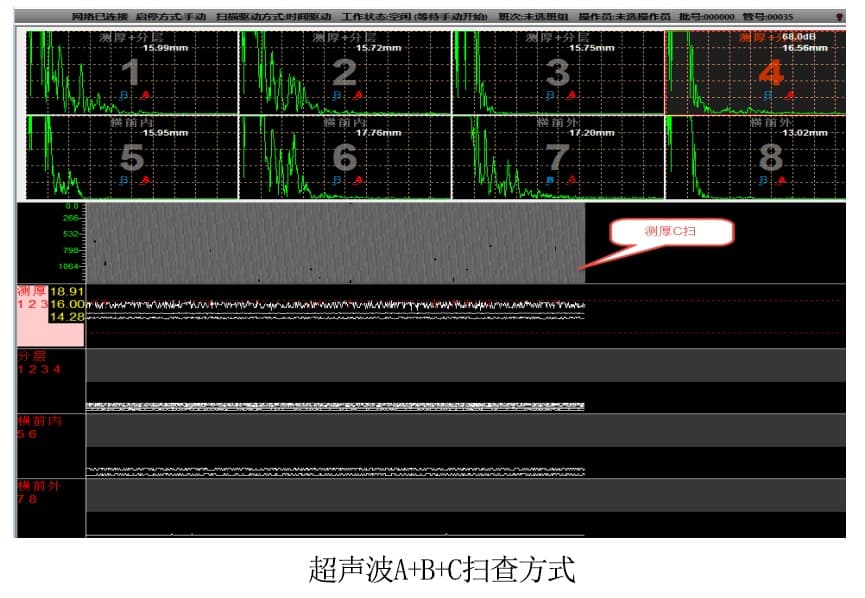

2、儀器操作界面高度智能化集成，分三級管理，高級選項可采用管理員權限去操作。正常探傷操作更換規格只需要調用參數就可以，可實現傻瓜式操作。

3、探頭采用氣缸頂起，檢測時氣缸縮回，探頭靠自重落下與板體耦合，探頭架與鋼板受力小這樣探頭受到的摩擦力就小，保護探頭不受磨損；探頭前后有聚氨酯輪保護探頭，探頭不會被撞壞；探頭兩側還有硬質合金耐磨塊保護探頭；探頭前面還有防撞擋板機構，還有防撞桿，當鋼板翹起時防撞桿被碰到氣缸馬上動作把探頭抬起，保證探頭不會撞壞。這樣四重保護保證探頭使用壽命，使用壽命可達4年。

4、探頭晶片采用復合晶片，復合晶片機電耦合高（靈敏度高），聲阻抗（雜波）比陶瓷片低，脈沖時間短（分辨力好），適合窄脈沖高端探頭。

5、探頭采用4通道一體模塊化管理，探頭一致性高，易操作，更換探頭方便，維護成本低。

檢驗執行標準

GB/T 2970《中厚鋼板超聲波檢驗方法》

NB/T 47013.3《承壓設備無損檢測超聲檢測》

A435/A435M2《鋼板直射聲束超聲波檢測規范》

ASTM A 578 Level I ，II， III

鋼板在線超聲波自動探傷機質保期及售后服務

鋼板在線超聲波自動探傷機合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
