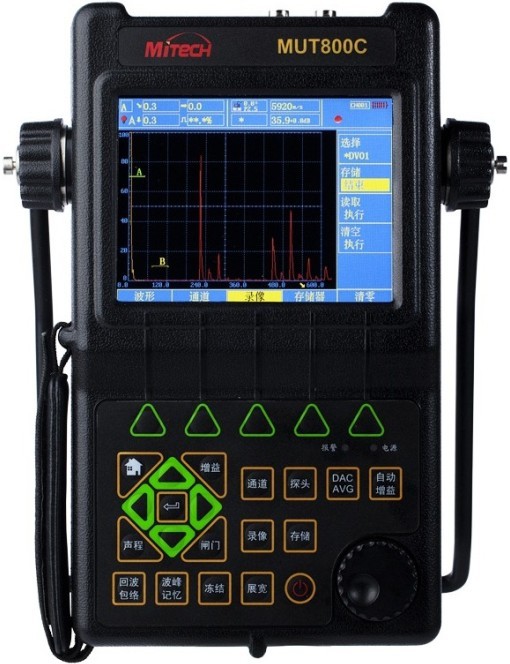

超聲波探傷儀中的AVG曲線說明

目前，超聲波探傷儀在金屬工件檢驗中扮演著越來越重要的角色。如何選擇一個合適的靈敏度，客觀的對缺陷進行評定，是檢驗人員以及工藝員所關注的重點。工件標準檢測中都會有相關規定要求使用的靈敏度以及采用什么方法來對缺陷進行評定，同時規定了一系列的試塊。

AVG曲線及其作用

在超聲波探傷中，自然缺陷的形狀、性質和方向各不相同，回波相同的缺陷實際上往往相差很大，為此特引進“當量尺寸”來衡量缺陷的大小。在相同探測條件下，當自然缺陷與某形狀規則的人工缺陷回波等高時，則該人工缺陷的尺寸就為此自然缺陷的當量尺寸。描述規則反射體的距離、波幅、當量大小之間的關系曲線稱為距離－波幅－當量曲線，德文為AVG曲線，Ａ、Ｖ、Ｇ 是德文距離、增益和大小的字頭縮寫。英文縮寫為DGS曲線。AVG曲線常見形式是一簇曲線，其每一條曲線對應于一種當量尺寸的規則反射體的回波高隨距離而變化的規律。

在超聲檢測理論中，提到運用AVG方法的前提條件是X＞3N（N為近場區）。當 X＞3N，在不考慮介質衰減時，聲壓與距離成反比，當儀器的垂直線性良好時，示波屏上波高與聲壓成正比，AVG圖中聲程大于3N的部分是計算出來的。對于3N以內的情況，由于存在聲波的干涉，并且理論公式不適用，因此該區域的曲線一般不繪出或需要實測，將實測值和計算值合并，才能得到一個包括近場和遠場區的曲線圖，因此，人們對于特定的材料及儀器探頭，在對比試塊上直接測出一系列圖，也就是所謂的實用AVG圖，可根據缺陷回波確定其當量值。

AVG曲線主要用于靈敏度調整和對缺陷定量。一方面根據顧客要求通過AVG曲線的計算值，利用工件本身的平行面設定合適的檢驗靈敏度，由于是在工件上進行的校準設定，不用考慮材質的衰減以及表面補償?shù)葐栴}。另一方面對缺陷定量時，不用再與對比試塊比較，可以直接利用AVG曲線計算得到定量值。

AVG曲線按照通用性可分為通用AVG和實用AVG，按波型不同分為縱波AVG和橫波AVG；按反射體不同分為平底孔AVG和橫孔AVG等。
