飛泰超聲波探傷機型號

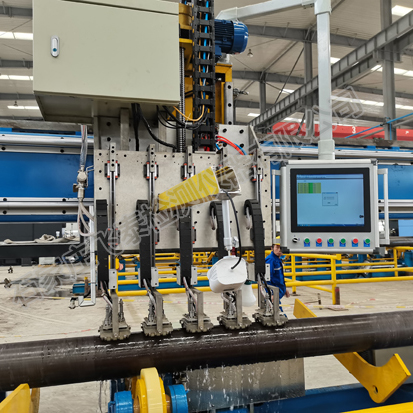

飛泰生產一款NUTM-340型鋼管超聲波探傷機，這款超聲波探傷機主要用于直徑Φ114-Φ340的鋼管無損檢測。超聲波探傷機具有對鋼管內外表面及內部的縱向、橫向缺陷的雙向自動探傷的功能，探傷形式為橫進橫出，鋼管吊至上料臺架，檢測結束后翻至下料臺架。

超聲波探傷機對人體有害嗎

超聲波屬于機械波，正常人耳能夠感受到的是頻率在16-2萬赫茲之間的機械波，也就是我們平時說的聲波。高于2萬赫茲以上的叫做超聲波。一般來說，短期接受超聲波對人體沒有害處，但是如果長時間接受超聲波，也會對人體組織產生一定的影響。

超聲波探傷機是利用探頭發射超聲波來檢測鋼管，探頭安裝在設備內部，操作探傷機的人員無需擔心超聲波對人體的危害。

鋼管超聲波探傷機

超聲波探傷機結構

超聲波探傷機包括：上料機構、超聲探頭及跟蹤系統、探傷橫臂梁及行走系統、鋼管旋轉輥輪系統、下料撥料裝置、供水系統、氣路系統、鋼管檢測監控系統、32通道超聲儀器、電控系統、噴標系統等。本款設備設計可以根據買方的要求設計，總的設計方案及數據均符合相關國家標準及部頒標準。機械部分由旋轉輪帶動鋼管進行旋轉，探頭跟蹤及檢測系統通過直線滑軌在橫梁上行走完成對整個鋼管的檢測。電氣、氣動、控制等系統都按照國家標準設備，滿足甲方需求。

超聲波探傷機主要參數

探傷方法：超聲波——橫梁式水膜法探傷

檢測方式：橫進橫出

通道數：共32通道（12通道縱向探傷  16通道橫向探傷  4通道測厚）

檢測缺陷類型：鋼管縱向、橫向缺陷、測厚

檢測速度：0-6米/分鐘

覆蓋率：≥120%

管端盲區長度：≤150mm

漏報率：≤0%

誤報率：≤1.0%

信噪比：≥8dB

NUTM-340型鋼管超聲波探傷機檢測流程

開啟設備，吊裝將鋼管放在上料臺架，撥料機構動作，把鋼管送至輥道探傷區域，旋轉輥道帶動鋼管原地旋轉，探頭裝置從待機位置駛出進入探傷區域，當感應到鋼管后探頭依次落下原地旋轉一周對鋼管端部進行檢測，端部檢測完成后進行管體檢測，從而對鋼管進行100%全覆蓋檢測。對有缺陷信號鋼管進行報警和噴標。檢測完畢，下料機構將鋼管送到下料區域，撥至下料架臺。

超聲波探傷機是一套檢測主機，實現縱傷、橫傷、測厚檢測。

超聲縱傷探傷共占用12個檢測通道，分兩組實現兩個方向檢測，兩組各6個通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

橫傷探傷共占用16個檢測通道，分兩組實現兩個方向檢測，兩組各8通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

鋼管測厚共占用4通道，采用水浸式線聚焦探頭通過水腔垂直入射至鋼管內。
