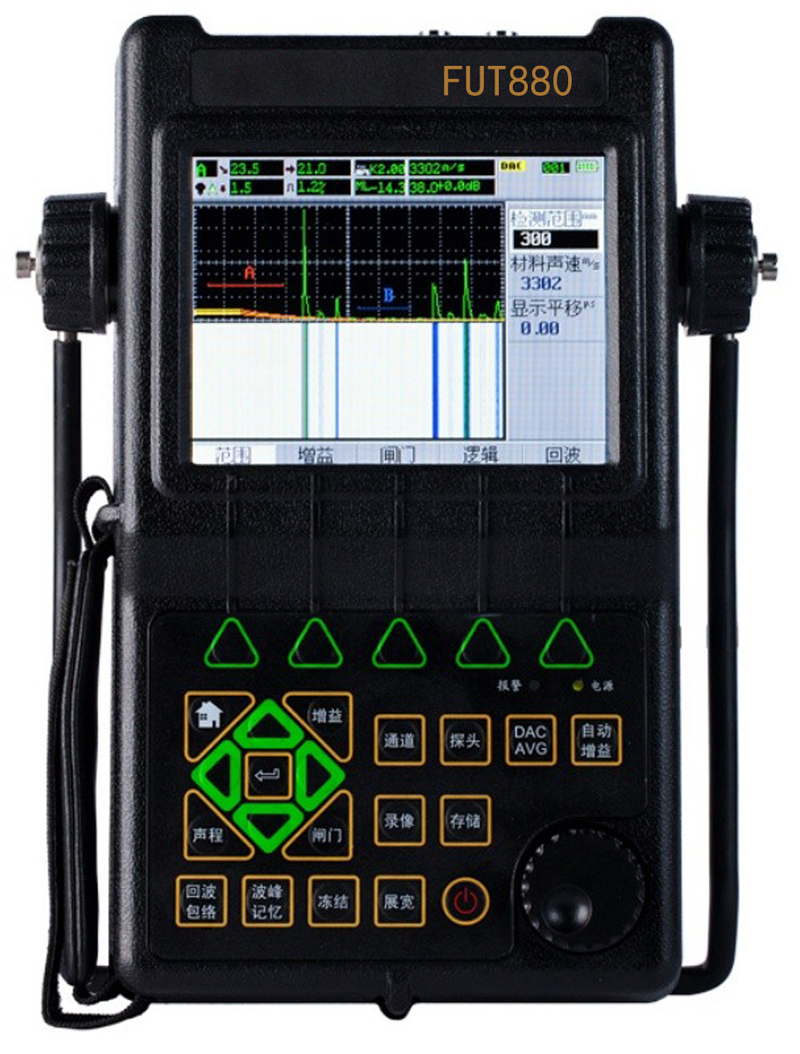

超聲波檢測儀檢測方法——脈沖反射法

超聲波檢測儀檢測方法按照原理分類，可分為脈沖反射法、衍射時差法、穿透法和共振法，下面講解脈沖反射法。超聲波探頭發射脈沖波被檢工件內，通過觀察來自?xún)?nèi)部缺陷或工件底面反射波的情況來對工件進行檢測的方法，稱為脈沖反射法。

1.缺陷回波法

根據儀器示波屏上顯示的缺陷波進行判斷的方法，稱為缺陷回波法。該方法以回波傳播時間對缺陷定位，以回波幅度對缺陷定量，是脈沖反射法的基本方法。

2.底波高度法

當工件的材質和厚度不變時，底面回波高度應是基本不變的，如果工件內存在缺陷，底面回波高度會下降甚至消失。這種依據底面回波的高度變化判斷工件缺陷情況的檢測方法，稱為底波高度法。

底波高度法的特點在于同樣投影大小的缺陷可以得到同樣的指示，而且不出現盲區，但是要求被檢工件的檢測面與底面平行，耦合條件一致。該方法檢出缺陷定位定量不便，靈敏度較低，因此，使用中很少作為一種獨立的檢測方法，而是經常作為一種輔助手段，配合缺陷回波法發現某些傾斜的、小而密集的缺陷，對于鍛件采用直探頭縱波檢測法時常使用，如由缺陷引起的底波降低量。

3.多次底波法

當透入工件的超聲波能力較大，而工件厚度較小時，超聲波可在檢測面與底面之間往復傳播多次，示波屏上出現多次底波。如果工件存在的缺陷，則由于缺陷的反射以及散射而增加了聲能的損耗，底面回波次數減少，同時也打亂了各次底面回波高度依次衰減的規律，并顯示出缺陷回波，這種依據多次底面回波的變化，判斷工件有無缺陷的方法，稱為多次底波法。

多次底波法主要用于厚度不大，形狀簡單、檢測面與底面平行的工件檢測，缺陷檢出的靈敏度低于缺陷回波法。
