棒料自動探傷設備-采用超聲波自動化檢測流程-探傷快

在現代工業生產中，棒料作為基礎原材料，棒料的身影無處不在。作為原材料的棒料質量很重要，其質量直接關系到下游產品的性能、可靠性與安全性。

超聲波自動化探傷流程

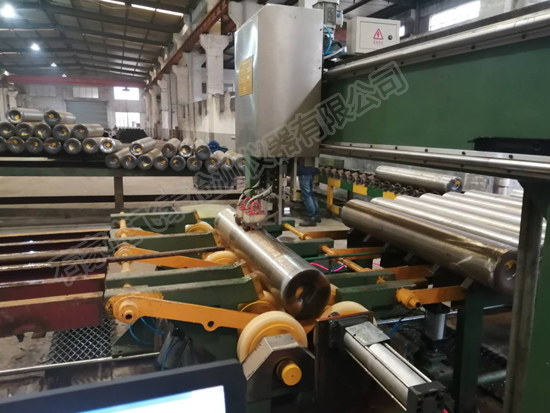

山科飛泰棒料自動探傷設備配備了先進的自動化上料系統，該系統采用傳送帶或機械手臂等裝置，實現棒料的自動輸送。工人只需將成批的棒料放置在指定的上料區域，系統便會有序地將棒料逐一輸送至檢測設備的入口。這一過程無需人工頻繁干預，不僅大大節省了人力成本，還提高了上料的效率和準確性，避免了人工搬運可能造成的棒料損傷。

進入檢測區域后，棒料自動探傷設備開始進行探傷，檢測棒料內部缺陷。探傷設備的探頭是實現這一檢測過程的關鍵部件，它能將電能轉換為超聲波能量并發射出去，同時接收反射回來的超聲波信號。在檢測時，棒料通常會以勻速旋轉或直線移動的方式通過檢測區域，確保超聲波能夠全面覆蓋棒料表面及內部。探頭則按照預設的程序，在棒料周圍進行多角度、多方位的掃描，不放過任何一個可能存在缺陷的部位。通過精確分析反射信號的時間、幅度、頻率等參數，探傷設備能夠準確判斷缺陷的位置、大小和性質。

一旦檢測到棒料存在缺陷，設備會立即啟動缺陷標記系統。常見的標記方式包括噴墨標記、激光打標等，在缺陷位置對應的棒料表面做出清晰、醒目的標記，方便后續對缺陷棒料的處理。

檢測完成后，棒料會根據檢測結果進行分類下料。合格的棒料被輸送至成品區域，進入下一生產環節；而帶有缺陷標記的不合格棒料則被輸送至專門的不合格品區域，等待進一步的處理，如返工、報廢等。整個下料過程同樣實現了自動化控制，保證了生產流程的連續性和高效性。

棒料超聲自動探傷設備選購

設備的性能參數是首要關注的要點。要明確棒料的材質、尺寸和探傷標準等需求，檢測材料材質與厚度，不同材料如金屬、非金屬，對超聲波探傷儀的要求不同，金屬材料常用工作頻率為 1 - 10MHz，而檢測復雜結構或高精度要求時，可能需要更高頻率和分辨率。同時，需確定要檢測的缺陷類型，如裂紋、夾雜、氣孔等，以及位置，如表面、近表面、深部等，以便選擇合適的探頭頻率和尺寸，高頻探頭分辨率高，適合檢測小缺陷；低頻探頭穿透力強，適合檢測深部缺陷 。此外，設備的掃描范圍、垂直線性誤差、水平線性誤差、靈敏度余量、分辨力、動態范圍等參數也至關重要，這些參數直接影響著設備的探傷精度和可靠性。
