傳統的接觸法手工掃查超聲波檢測具有簡單靈活、成本低等優點，但其檢測過程受人為因素影響較大。為了提高檢測可靠性，對一定批量生產的具有特定形狀的材料和零件，越來越多采用自動掃查、自動記錄的超聲波全自動探傷設備。在能使探頭相對于工件作快速掃查方面，非接觸的水浸或噴水檢測方式具有很大優勢，因此，大多數自動檢測系統均采用水浸法檢測。由于超聲波檢測要求掃描到整個工件表面，且在掃查過程中需保持探頭相對于入射面的角度和距離不變，因此，應針對不同形狀、規格的工件設計專用的機械掃查裝置。

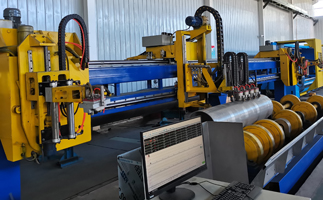

一個超聲波全自動化探傷檢測設備通常由超聲波檢測儀與探頭、機械掃查器（帶探頭操縱裝置）、掃查電器控制、水槽、顯示與記錄裝置等構成。隨著計算機技術的發展，目前的檢測系統中，檢測儀器設計、掃查過程的控制和結果的記錄與分析，統一由計算機軟件協調進行。常見的掃查系統類型有：針對平面件的簡單三周掃查系統，掃描器可帶動探頭沿X、Y、Z三個方向運動；針對盤軸件的帶轉盤的系統；針對大型復合材料構架的穿透法噴水檢測系統；專用于管、棒材的旋轉進行的系統等。不同的系統在機械裝置、掃查方式和記錄方式上可有很大的不同。很多系統可以同時顯示A掃描、B掃描、C掃描圖形。有些生產線上的全自動化探傷檢測設備還具有自動上、下料的機械手。



石家莊飛泰檢測儀器有限公司全自動化探傷檢測設備跟無損探傷系統具有效率高、成本低、省時省力的特點，有意向可以聯系我們。
