一種新型氣瓶超聲波自動測厚探傷設備

近幾年隨著天然氣的崛起，天然氣瓶的質量越來越受到重視，對其質量檢測的方法有很多，這里我們說一說超聲波探傷檢測。

氣瓶超聲波探傷設備是利用了超聲波探頭的壓電效應以及超聲波在彈性介質中傳播時的物理特性。采用橫波反射法在探頭和氣瓶相對移動的狀態下進行自動檢測，可檢測氣瓶圓柱段縱向和橫向缺陷。

飛泰氣瓶超聲波探傷設備的超聲波探頭靠近氣瓶的運動方式均采用剛性運動方式，例如：氣缸驅動超聲波探頭移動，或者滾珠絲杠驅動超聲波探頭升降，氣缸和滾珠絲杠如果控制不好移動的距離則導致超聲波探頭會接觸不到氣瓶表面，無法檢測缺陷和厚度，或者撞到氣瓶上，使超聲波探頭損壞，檢測精度低。并且，對氣瓶的測厚通常是對氣瓶的多個點進行檢測，氣瓶在使用過程中，由于氣體對氣瓶?jī)?nèi)壁的腐蝕，其內表面通常為凹凸不平的腐蝕坑，因此，采用多點測厚的方式準確性更高。

目前，工業上對氣瓶厚度和缺陷的檢測大多都是分開檢測的，并且很多超聲波探傷設備無法實現氣瓶全面的檢測，增加了檢測的環節，效率低下且檢測精度低。

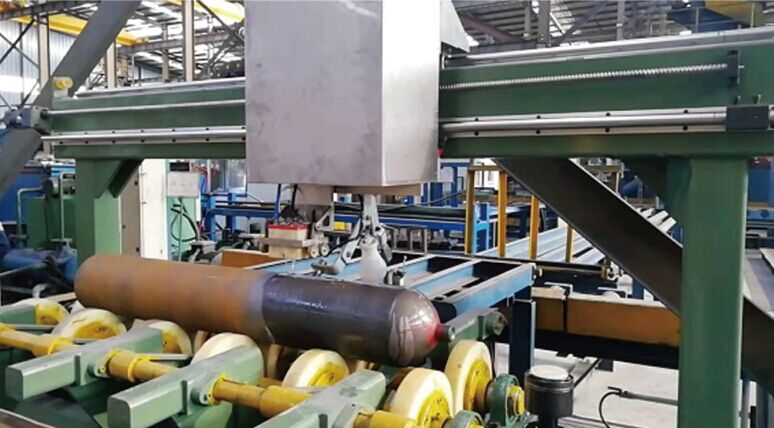

飛泰新研發一種氣瓶超聲波自動測厚探傷設備，其結構包括機座、水槽、支撐裝置、探傷測厚裝置和驅動機構，支撐裝置位于水槽內，且支撐裝置適于帶動氣瓶沿氣瓶自身周向方向旋轉，探傷測厚裝置設在水槽內，探傷測厚裝置包括底板、浮箱和探頭箱，底板的上端設有沿上下方向延伸的導向柱，浮箱套接在導向柱上并可沿導向柱上下移動，探頭箱設在浮箱上端，探頭箱內設有適于對氣瓶進行周向探傷、徑向探傷和線性測厚的超聲波探傷組，驅動機構與支撐裝置及底板連接并驅動支撐裝置旋轉和底板沿水槽長度方向往復運動。本實用新型具有結構緊湊、檢測精度高、效率高、檢測準確率高和實用性等特點。

氣瓶超聲波自動測厚探傷設備，探傷測厚裝置可沿氣瓶長度方向移動并可沿上下方向浮動升降，可對氣瓶全面進行測厚和探傷，同時超聲波探頭組通過浮力的作用上升，如果碰到氣瓶表面，則在浮力的作用下減輕氣瓶對探頭的沖擊，使探頭不易損壞，很好的和氣瓶表面接觸，提高檢測精度

想要購買氣瓶測厚探傷設備一定要多家對比，而飛泰生產的探傷設備可以說是行業中的翹楚，歡迎來咨詢我們！
