鋼板探傷用什么設備

很多行業需要用到高品質鋼板，這就造成鋼板出廠前必須進行探傷檢測，鋼板探傷主要分為手工探傷和自動探傷，手工探傷是指探傷人員手持便攜式探傷儀對鋼板逐一進行檢測，由于鋼板面積大，人工探傷效率慢，這種探傷方式已經不常使用，自動探傷是指使用鋼板自動探傷設備進行自動化檢測，自動上下料、自動記錄檢測結果、自動生產檢測報告等，并且自動探傷設備涵蓋鋼板探傷所要求的所有標準，滿足所有行業檢測需要。

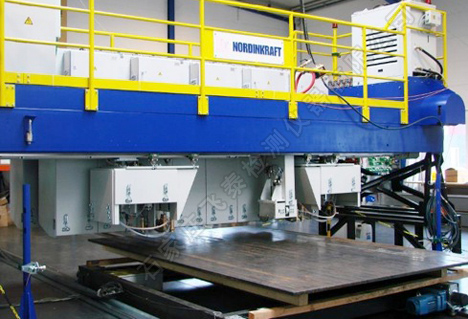

鋼板全自動超聲波探傷設備

飛泰生產一套SKUT2150鋼板全自動超聲波探傷設備，通過探頭發射超聲波，利用超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷（如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷）。這套探傷設備主要針對鋼板的板體和邊緣進行無損檢測。

鋼板全自動超聲波探傷設備主要由144通道數字超聲波探傷儀及防撞及預濕機構、擠水及吹干機構、帶導軌和支架的橋架、帶驅動和氣動設備的移動平臺、用于供應壓縮空氣，電力和信號的柔性鏈、板體檢測系統、邊緣檢測單元、測速輥、裝有頭尾傳感器的大梁、探頭跟蹤系統、水路系統、氣路系統組成。

鋼板全自動超聲波探傷設備探傷模塊構成

超聲波探傷設備共有36個探傷模塊進行檢測工作，兩條超聲探頭單元共34個探傷模塊用于檢測板體，兩個獨立的單元共2個探傷模塊用于檢測縱向邊緣，每個探傷模塊包含4獨立通道，共144個通道。每個通道晶片覆蓋尺寸為15mm，每個探傷模塊可覆蓋60mm的區域，這樣板體可覆蓋2160mm;

板邊探傷模塊安裝在檢測平臺上，它由兩個獨立的探頭模塊組成，檢測鋼板的左右縱向邊緣，每個裝置擁有1個和板體檢測系統類似的標準探頭模塊，總共有8個通道。每個探頭的有效探傷長度也是100mm，因此每個邊緣探傷裝置的有效探傷長度是100 mm。

飛泰SKUT2150鋼板全自動超聲波探傷設備的主要特點

⑴實現對鋼板高度智能、高靈敏度和可靠性無損探傷檢測；

⑵采用水膜法超聲波探頭；

⑶保養方便，探頭不需要特別維護。在檢測過程中探頭不會改變物理特性；

⑷被檢平板規格改變時不需要停機調整設備；

⑸采用先進的電子技術和信號處理技術，抗噪聲能力強；

⑹結果具有極高重現性，探傷結果非常穩定；

⑺操作過程實現全自動，減少人工操作和人為產生的誤差；

⑻生產能力很高，檢測線速度可以達到1m/s；
