全自動超聲波探傷設備

全自動超聲波探傷設備介紹

全自動超聲波探傷設備該設備是我單位研制生產系列自動探傷設備的一種，將用于各類口徑鋼管無損探傷檢測。

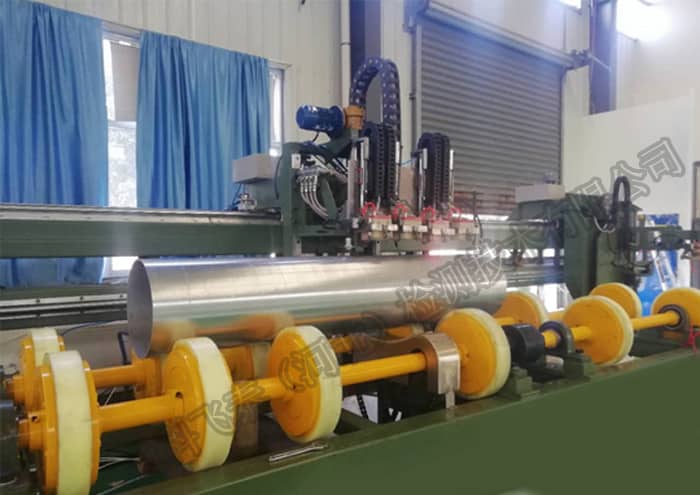

全自動超聲波探傷設備系統采用橫進橫出，橫梁檢測方式。先將鋼管吊至上料臺架，上料裝置將鋼管平穩放至旋轉輥道。利用鋼管自轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式，完成對鋼管的全覆蓋探傷。檢測完成后由下料機構將鋼管翻至下料架臺。

設備詳細介紹及報價請聯系  李經理189-311-80976

全自動超聲波探傷設備探傷檢測

探傷檢測方法：橫梁式水柱法超聲波探傷

探傷檢測方式：鋼管旋轉  檢測探頭直線行走

探傷檢測通道：超聲20通道（橫向8通道、縱向8通道、測厚分層4通道）。

全自動超聲波探傷設備技術參數

1、檢測工件：鋼管

2、檢測鋼種：低合金鋼、高合金鋼、不銹鋼、碳鋼

3、檢查缺陷的種類：工件內外穿透?jìng)?、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等；

4、探傷鋼管直徑：60-200mm / 200-720mm（最大檢測直徑可達750）

5、鋼管長度：6--13m

6、壁厚：1.5-15mm / 5-40mm

7、探傷速度：0--2m/分鐘；

8、厚徑比：≤0.2

9、彎曲度：≤0.3%

10、橢圓度：≤外徑公差的80%

11、測厚精度：≤0.05mm

12、鋼管單重：≤10T

13、抗干擾能力：探傷時，不可以出現影響正常工作的干擾信號；

14、檢出缺陷后處理：即時給出聲光報警信號

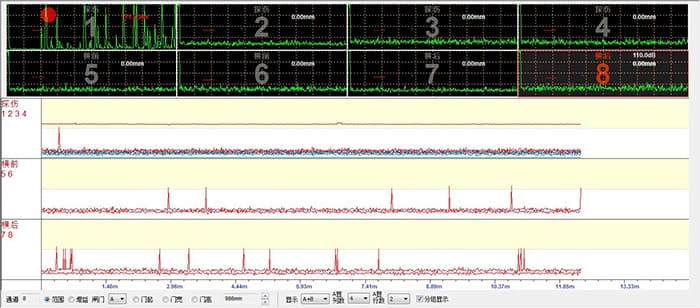

探傷掃查界面

全自動超聲波探傷設備售后服務及保障

全自動超聲波探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
