超聲波探傷儀的工作原理及應用范圍

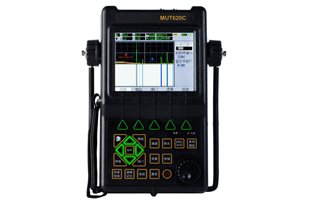

超聲波探傷儀工作原理

在工件表面或內部有許多肉眼無法看到的缺陷，我們可以通過超聲波探傷儀探測出許多肉眼很難看見的細小缺陷。超聲波探傷儀屬于無損檢測技術，對工件進行檢測時不會破壞工件，設備靈敏度高，檢測結果可靠性好，在承壓類特種設備和其他產品制造的過程檢驗和最終質量檢驗中普通采用。成。

超聲波探傷儀主要由發射電路、接收電路、時基電路、電源電路等組成，超聲波探傷儀檢測一般是指使用超聲波與工件相互作用，就是反射、透射和散射的波進行研究，對工件進行宏觀缺陷檢測、幾何特性測量、組織結構和力學性能變化的檢測和表征，并進而對其特定應用性進行評價的技術。

超聲波探傷儀應用范圍

超聲波探傷儀檢測的范圍非常廣，從檢測對象的材料來說，可用于金屬、非金屬和復合材料；從檢測對象的制造工藝來說，可用于鍛件、鑄件、焊接件、膠結件等；從檢測對象的形狀來說，可用于板材、棒材、管材等；從檢測對象的尺寸來說，厚度可小至1mm，還可大至幾米；從檢測缺陷部位來說，既可以是表面缺陷也可以是內部缺陷。
